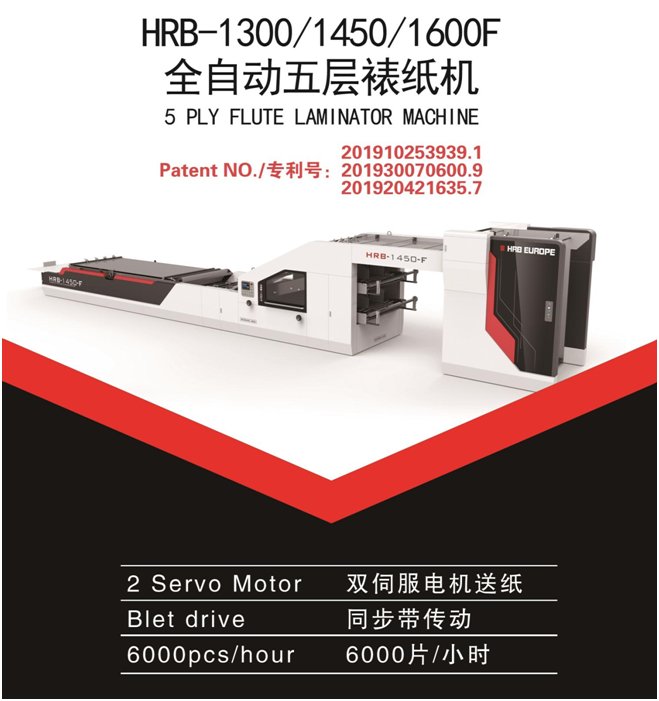

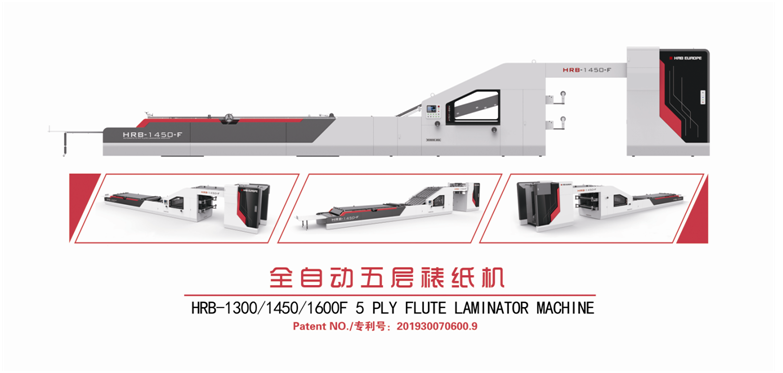

HRB-1300/1450/1600F三合一全自动五层裱纸机

产品描述:

参数 型号 HRB-1300F HRB-1450F HRB-1600F 最大过纸尺寸 1300x1200mm 1450x1200mm 1600x1200mm 最小过纸尺寸 600x600mm 面纸克重 150-600gsm 底纸克重 A/B/C/E/F/G 2ply flute 贴合精度 1.5mm 最高速度 6000pcs/h 面纸台高


产品细节


参数

型号

HRB-1300F

HRB-1450F

HRB-1600F

最大过纸尺寸

1300x1200mm

1450x1200mm

1600x1200mm

最小过纸尺寸

600x600mm

面纸克重

150-600gsm

底纸克重

A/B/C/E/F/G 2ply flute

贴合精度

1.5mm

最高速度

6000pcs/h

面纸台高度

1600mm

面纸台承重

1500kg

底纸台高度

400mm

总功率

20kw

外形尺寸

15x2.2x2.6m

15x2.4x2.6m

15x2.5x2.6m

机器重量

5000kg

5500kg

6000kg







为了确保机器平稳使用,请将设备连接地线

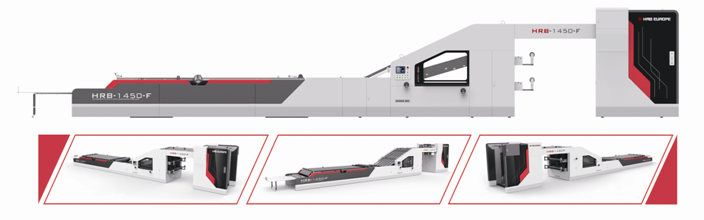

HRB-F系列全自动多层槽纹层压机由自动面纸提升段,面纸输送段,双底纸同步或异步输送段,双底纸定位段,循环胶合段,压段,输送段和自动收集组成。部分。适用于将印刷纸层压到厚度大于350gsm的瓦楞纸板或纸板上,具有高精度和高速度的特点。是国内外各类包装公司理想的复合机

1.面纸输送部分采用先进的四吸,四输送,在高压真空泵的帮助下,可有效地输送面纸180-600gsm。将手轮放置在面纸堆装载部分上的位置使得装载动作更加准确,同时便于底纸装载。固定在面纸装载部分的限位开关使向上移动动作更加准确。

2.输送带,压辊和自动切割都有助于面纸输送。压辊采用印刷机专用辊筒,可有效输送厚纸和薄纸。防卷曲结构有助于同时输送面纸。

3底部送纸部分均采用高强度,高摩擦力的真空吸带,可实现不间断送料。本节配备的旋转纸张支架可以进给长纸张。

4底部送料部分的滚花辊确保机器在高速运转时稳定运行。

5底部送纸部分采用追逐式和高速轴流风扇差动定位系统。您可以在不停止机器的情况下调整前后位置。同步槽设计可以在小范围内控制底部进纸;当机器高速运转时,追逐可以确保良好的底板进给。

6.上胶系统有液体感应装置,相应供应胶水,可循环使用,胶水成本大大降低。

7.本机胶合系统是网纹辊和橡胶胶均匀辊的组合,其中橡胶胶均匀辊采用芯结构设计,采用差速胶合方法,使胶水均匀,提高胶合质量。一平方米平均使用25-35克胶水,降低成本,提高层压纸板质量。

8.底纸和面纸均采用前弹性套准,无需重新调整大小纸张。智能控制系统可以在机器运行时自动调整面纸位置。前部件上的数字仪表可以使前部调整范围达到0.1mm

9.光电探测器有助于准确传输顶部或底部纸张。

10.槽钢定位轮使用寿命长,易于清洁。

11.层压单元上配有双预压辊。

12.在底部供纸系统上应用自动阻尼系统,以防止层压板的弯曲。

13.机器上装有两台差速的压力输送机,以防止气泡和胶合失效问题。

14.浮动式压力输送机可以根据纸板厚度调节压力。压制纸板坚固且坚固。

15.自动收集装置可有效降低劳动强度。

16.所有电气元件均为进口;PLCHMI控制系统安全可靠。根据人体工程学设计,机器上配备了许多控制旋钮,使您可以在不同的位置控制机器;机器速度由变频器控制,使机器运行稳定。

17.机器采用进口同步带和齿轮传动,效率高,噪音低,运行平稳。生产成本低,维护方便。
